Modèle relationnel

Etape 1: Les ensembles d'entités

Chaque ensemble d'entités doit être traduit en une table distincte dont le nom correspond au nom de l'ensemble d'entités. La clé primaire unique de la table correspond à la clé d'identification de l'ensemble d'entités et est identifiée dans la table par son soulignement. Les autres attributs de l'ensemble d'entités forment les autres colonnes de la table.

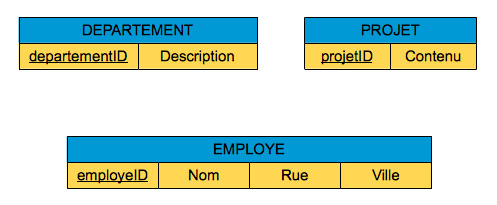

Dans l'exemple ci-dessus, nous remarquons que les ensembles d'entités DEPARTEMENT, EMPLOYE et PROJET ont été traduits en trois tables portant les mêmes noms respectifs.
